花键轴的型号尺寸和应用场景

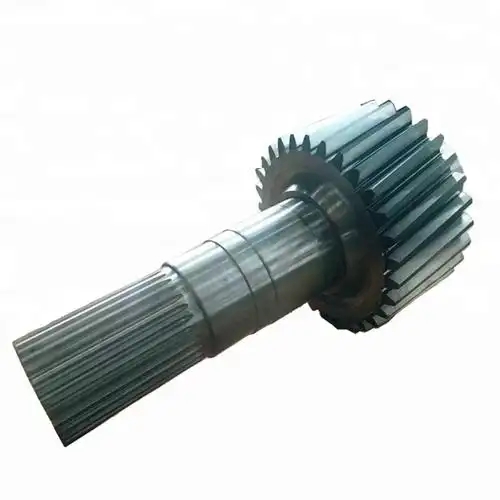

一、花键轴的常见型号分类

花键轴的型号主要按齿形结构划分，主流类型包括矩形花键轴、渐开线花键轴、三角形花键轴等，不同型号的结构特性差异显著，适配场景也各有侧重。其中，矩形花键轴加工工艺简单、成本较低，是应用最广泛的类型；渐开线花键轴承载能力强、对中性好，适用于高精度、高载荷场景；三角形花键轴齿形尖锐，适用于轻载荷、小尺寸的传动场景。

二、花键轴的尺寸参数

花键轴的尺寸参数是选型的核心依据，主要包括齿数、模数、齿宽、轴径、长度等，不同型号的参数标准有所不同。矩形花键轴的核心参数为齿数、大径、小径、齿宽，常用齿数为4-20齿，模数范围1-10mm，轴径覆盖10-200mm；渐开线花键轴以模数、齿数、压力角为关键参数，标准压力角有30°、37.5°、45°等，模数范围0.5-12mm，齿数可根据传动需求灵活调整；三角形花键轴齿数较多，通常为20-60齿，模数较小，适用于轻载精密传动。此外，花键轴的长度需根据安装空间、传动行程确定，需保证足够的啮合长度以保障传动稳定性。

三、不同型号花键轴的应用场景

1. 矩形花键轴

矩形花键轴因其加工便捷、性价比高，广泛应用于中低载荷、对中性要求一般的场景，如机床、汽车、农机等领域。具体包括机床的进给机构、汽车的转向系统、拖拉机的传动机构等，可实现轴与轮毂的可靠连接，传递扭矩的同时兼顾一定的导向功能。

2. 渐开线花键轴

渐开线花键轴承载能力强、对中性好、传动精度高，适用于高载荷、高精度的传动场景，如航空航天、工程机械、精密机床等领域。例如，航空发动机的传动系统、挖掘机的液压传动机构、精密数控机床的主轴传动等，均采用渐开线花键轴，可保障传动系统的稳定性与可靠性，减少磨损与振动。

3. 三角形花键轴

三角形花键轴齿形尖锐、齿数多，适用于轻载荷、小尺寸、精密传动的场景，如仪器仪表、医疗器械、小型精密机械等领域。例如，精密仪器的调节机构、医疗器械的传动部件、小型电动工具的连接轴等，采用三角形花键轴可实现精准的扭矩传递与导向，且结构紧凑、占用空间小。
